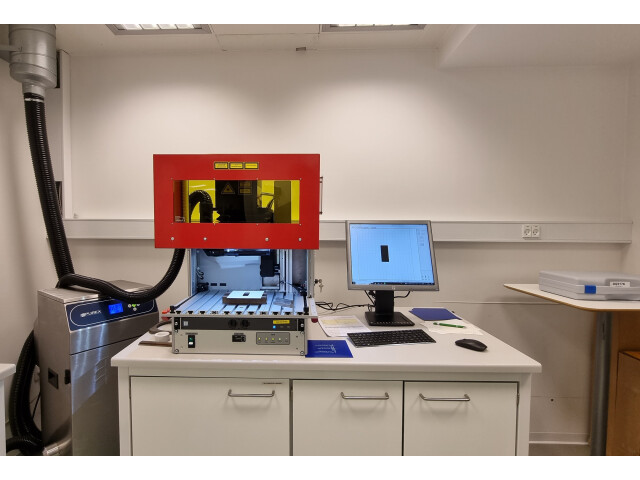

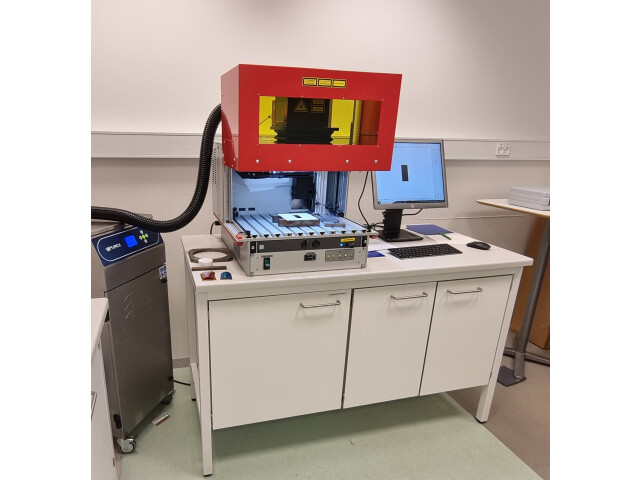

LASERfibre LF20T

Laserová stolní popisovací stanice s vláknovým laserem

Kompaktní stolní laserová popisovací stanice
Vláknový laser ve výkonové řadě 20 W až 50 W
Kontinuální nebo pulsní provedení laseru
Motorizovaný lineární Z posuv - ostření laseru
Kabina ve volitelném provedení s motorizovaným otevíráním
Rotační karusel nebo zakládací deska
Velké popisované pole 100x100 mm, 160x160 mm nebo 250x250 mm
Programové vybavení - WMark - Windows prostředí, rozsáhlý soubor funkcí, uživatelská podpora

Volitelné příslušenství:

Odsávání zařízení
Rotační osy, DC a krokové posuvy

Technické parametry

Model	LFQ20T	LFQ30T	LFQ50T
Typ laseru	Fiber pulsní
Výkon laseru	20 W	30 W	50 W
Vlnová délka	1064 nm
Frekvence	pulsní 5-200 kHz
Velikost pole	100 x 100, 160 x 160 nebo 250 x 250 mm ¹⁾
Šířka stopy	0,04 - 0,08 mm ²⁾
Velikost pracovní kabiny	520 (Š) x 305 (V) x 390 (H) mm
Max. hmotnost předmětu	50 kg
Z osa – zdvih	200 mm
Napájení	115/230 VAC, 50 ÷ 60 Hz
Příkon	400 W ³⁾
Krytí	IP54
Velikost stanice	600 (Š) x 550 (H) x 630 (V) mm
Hmotnost stanice	45 kg
Chlazení	Vzduch pracovní teplota okolí: 15° - 35°C
Aplikační software	WMark
Operační systém	Windows 10
Certifikáty	Laser třídy I, CE značka

¹⁾ alternativní nebo volitelné provedení

²⁾ záleží na velikosti popisovaného pole

³⁾ dle výkonu laseru

Volitelné příslušenství:

Odsávací zařízení
Rotační osy, DC a krokové posuvy

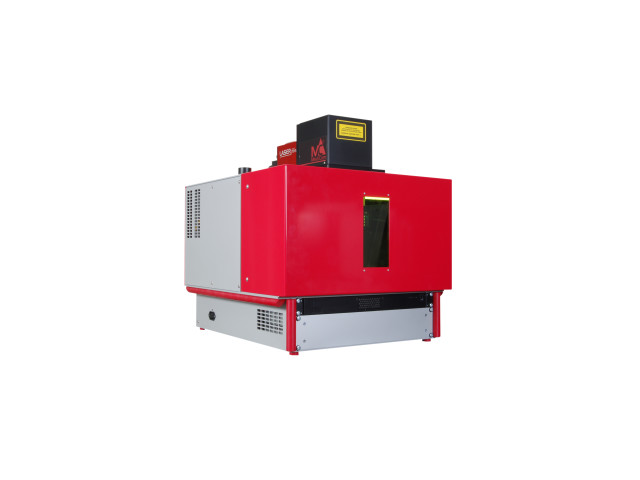

Ukázka varianty stanice typu T s automatickými dveřmi

LF20T automatic door

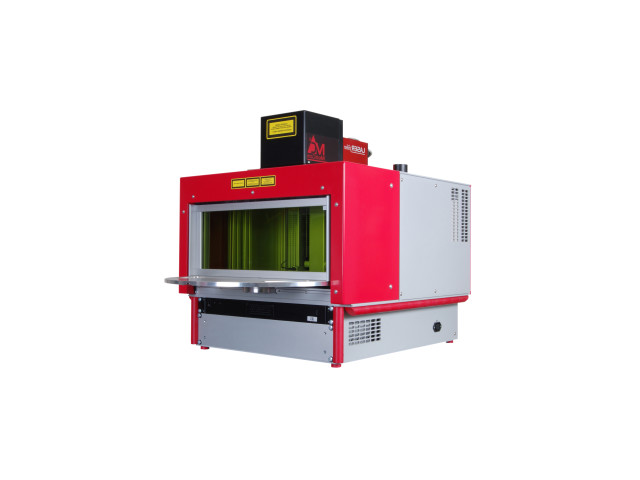

Ukázka varianty stanice typu T s manuálním rotačním karuselem

LF20T carousel
