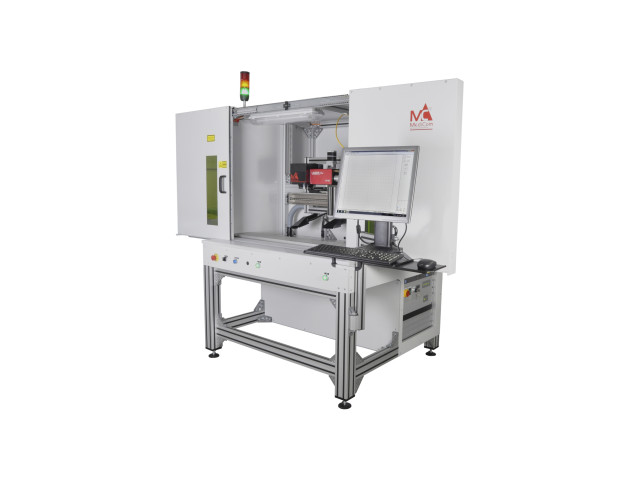

LASERfibre LF50XL s Dveřmi
Laserová popisovací stanice s posuvnými dveřmi a vláknovým laserem- Průmyslová laserová popisovací stanice XL
- Vláknový ytterbiový laser s výkonem 20 W až 100 W čerpaný diodami
- Kontinuální nebo pulsní provedení
- Velký pracovní prostor, značení rozměrných dílů o délce až 1 m

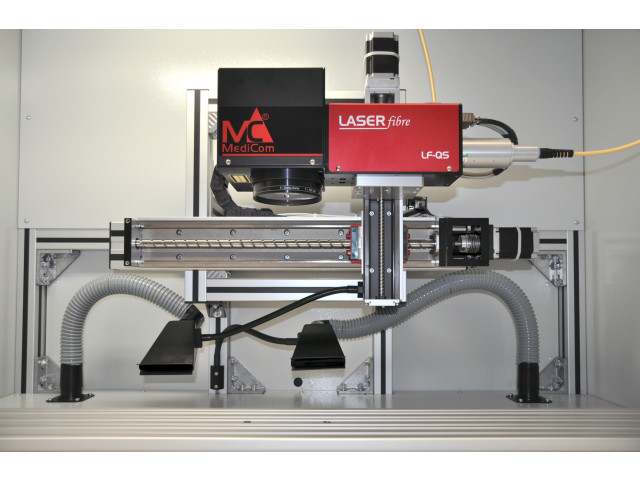

- Vertikální motorizovaný posuv v ose Z - ostření
- Radiální motorizovaný posuv v ose X pro popis velkých ploch
- Velké popisované pole 160x160 mm až 280x280 mm
- Programové vybavení - WMark - Windows prostředí, rozsáhlý soubor funkcí, uživatelská podpora
Volitelné příslušenství:
- Odsávání zařízení
- Automatické zakladače a podavače
- Rotační osy, DC a krokové posuvy
Technické parametry
| Model | LFQ20XL | LFQ30XL | LFQ50XL | LFQ100XL | ||
Typ laseru | Fiber pulsní | |||||
Výkon laseru | 20 W | 30 W | 50 W | 100 W | ||
Vlnová délka | 1064 nm | |||||
Frekvence | pulsní 5-200 kHz MOPA pulsní CW-850 kHz | |||||
Velikost pole | 100 x 100, 160 x 160, 200 x 200, nebo 280 x 280 mm 1) | |||||
Šířka stopy | 0,04 - 0,08 mm 2) | |||||
Max. velikost předmětu | 1000 (Š) x 3703) (V) x 400 (H) mm | |||||
Max. hmotnost předmětu | 100 kg | |||||
Z osa – zdvih | 200 mm | |||||
X osa – zdvih | 400 mm | |||||
Napájení | 100-240 V, 50/60 Hz | |||||
Příkon | 300-600 W 4) | |||||
Krytí | IP54 | |||||
Velikost stanice | 1400 (Š) x 1870 (V) x 1280 (H) mm | |||||
Hmotnost stanice | 450 kg | |||||
Chlazení | Vzduch Pracovní teplota okolí: 15° - 35°C | |||||
Aplikační software | WMark | |||||
Operační systém | Windows 10 | |||||
Certifikáty | Laser třídy I, CE značka | |||||
1) alternativní nebo volitelné provedení
2) záleží na velikosti popisovaného pole
3) dle ohniskové vzdálenosti f-theta objektivu
4) dle výkonu laseru
Volitelné příslušenství:
Odsávací zařízení
Automatické zakladače a podavače
Rotační osy, DC a krokové posuvy
