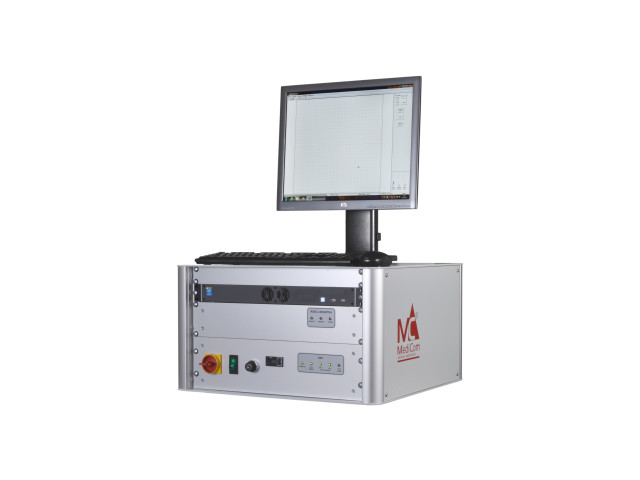

LASERfibre LF20S
LASERfibre LF20S

LASERfibre LF20S

Popisovací vláknový laser
  • laser ve výkonových variantách 20 až 100 W
  • Volitelné popisovací pole dle konkrétní aplikace 100 x 100 mm až 280 x 280 mm
  • Samostatná vychylovací hlava je otočná v ose laseru možnost naklonění roviny popisu
  • Kompaktní rozměry laseru usnadňují jeho další integraci
  • Zvýšená odolnost proti vibracím, vniknutí prachu a aerosolu, bezúdržbový provoz
  • Programové vybavení - Windows prostředí, rozsáhlý soubor funkcí, uživatelská podpora
  • Možnost řízení vyšším systémem - autonomní provoz bez LCD displeje a klávesnice

Technické parametry

ModelLFQ20SLFQ30SLFQ50SLFQ100S

Typ laseru

Fiber pulsní

Výkon laseru

20 W
30 W
50 W
100 W

Vlnová délka

1064 nm

Frekvence

Q pulsní 5 - 200 kHz
MOPA pulsní CW - 850 kHz

Velikost pole

100 x 100, 160 x 160 nebo 280 x 280 mm

Šířka stopy

0,04 - 0,08 mm 1)

Velikost laserové hlavy

430 (H) x 80 (Š) x 120 (V) mm

Hmotnost laserové hlavy

10 kg

Napájení

110/230 VAC, 50 ÷ 60 Hz

Příkon

300 - 600 W 2)

Krytí

IP44

Velikost kabinetu s řídící elektronikou

577 (Š) x 453 (H) x 577 (V) mm

Hmotnost kabinetu s řídící elektronikou

43 kg

Chlazení

Vzduch

Pracovní teplota okolí: 15° - 35°C

Aplikační software

WMark

Operační systém

Windows 10

Certifikáty

Laser třídy IV, CE značka

1) záleží na velikosti popisovaného pole

2) dle výkonu laseru

Volitelné příslušenství:

  • Odsávací zařízení

  • Automatické zakladače a podavače

  • Rotační osy, DC a krokové posuvy

Ukázka implementace vláknového laseru

Ukázka implementace vláknového laseru v jednoúčelové stanici pro automatické značení krytů

LASERfibre LF-MW 1200 ve variantě s průchozím pásovým dopravníkem a zaměřovací kamerou

Automatické zaměřování kamerou a značení kruhových součástí tkalcovských strojů

Laser marking station LFI128 with tilting fixture

Laser marking station type AMW 1200 with tilting fixture for 2 positional marking on parts

Laser marking station LFI142 for self-adhesive labels

Laser marking of self-adhesive labels for fuel pumps

Odpařování metalizované vrstvy z plastových dílů světlometů automobilů

Laserové odpařování metalizované vrstvy

Automatická laserová značící stanice LF30MW 1200 pro automatické značení ozubených koncových kol diferenciálu z obou stran

Automatické značení koncových ozubených kol diferenciálu z obou stran

Soubor ke stažení

LF20S.pdf
